Цитата: Luddit от 14.09.2023 11:43:19"Как бы вам сказать то помягче..." - выше в сравнении фигурировал танк. Который в общем-то предназначен для действий на дальности прямого выстрела.

Не путайте дальность прямого выстрела и дальность прямой наводки

МОСКВА, 21 сен – РИА Новости. Вооруженные силы РФ получили первую партию новых модернизированных гаубиц "Мста-С", сообщили журналистам в четверг в пресс-службе "Ростеха"
https://ria.ru/20230921/gaubitsy-1897699155.html

Торнадо-У , Ураган аналог GMLRS.

В последнее время в СМИ массово восхваляются системы РСЗО HIMARS, и преподносятся как супер оружие снаряды GMLRS дальнего действия, по заявлениям до 150 километров дальности.

Чем может ответить на данном уровне российская армия? ВПК России может разработать и наладить производство таких снарядов или даже более эффективных, с лучшими параметрами,  за 2-3 месяца, если будет заказ Минобороны России. Заинтересованные исполнители – НПО Сплав, АО Кронштадт, корпорация Ростех, в какой то мере АО НПО Базальт.

Самой массовой системой залпового огня среднего калибра в России является РСЗО Ураган.
Дальность действия стандартных реактивных снарядов (РС) - 35, 8 км. По некоторым данным, новых снарядов – до 40 км.

Дальность стрельбы первых снарядов HIMARS M-26 -32 км. Далее американцы намного улучшили технические характеристики снарядов и начали производить снаряды с дальностью до 84 километров, включая такие модели как самый распространенный М26А1 — неуправляемый реактивный снаряд с кассетной головной частью (субэлементы М85) и увеличенной дальностью стрельбы (ER MLRS) до 45 км. В настоящее время не производится, снят с вооружения. Дальность увеличили в частности за счёт снижения веса боевой части (БЧ).
Соответственно с уменьшением могущества снарядов. Следующим шагом в увеличении дальности стрельбы стало решение применить в качестве БЧ планирующей авиабомбы GBU-39, которая подходила по массо-габаритным параметрам.

Планирующая бомба GBU-39 модель

Применение данного боеприпаса в качестве БЧ кардинально меняет вопрос применения и возможностей РСЗО, так как переводит его в ранг высокоточного оружия. Данный снаряд многократно повышает эффективность, даёт возможность работать не только по площадям, но и по отдельным неподвижным объектам с высокой точностью поражения. Бомба прикрепляется посредством адаптера/муфты к ракетной части снаряда М-26.

Снаряды такого типа можно сделать для РСЗО Ураган в кратчайшие сроки. Являясь современной системой, дальность используемых неуправляемых снарядов недостаточна для эффективного ведения контрбатарейной борьбы с новыми артиллерийскими системами, такими как РСЗО HIMARS, с дальностью стрельбы снарядами М30 (GMLRS DPICM)до 74 км, гаубицы М777, с дальностью стрельбы снарядами Excalibur (Экскалибур) до 36 км, по некоторым украинским источникам, якобы даже до 40 км, САУ CAESAR дальность снарядом ERFB с газогенератором заявлена до 41 км, снарядами Эскалибур до 46 км, по некоторым украинским источникам, якобы даже до 49 км, только почему то при стрельбе боеприпасами Ogre дальность ведения огня уменьшается с 40 до 35 километров. Даже украинской гаубицы Богдана заявленная дальность до 40 км, активно-реактивным снарядом до50 км.

Кардинальное решение увеличения дальности действия РСЗО Ураган может быть достигнуто в кратчайший срок стыковкой с ракетной частью снаряда Ураган уже существующих высокоточных боеприпасов/бомб производства России.

Наиболее быстрый в реализации вариант – Управляемая планирующая авиабомба УПАБ-50С производства АО Кронштадт, повышенной дальности применения (до 30 км с БПЛА Орион (Иноходец) с осколочно-фугасной, кассетной или объемно-детонирующей БЧ, имеет спутниковое наведение и отличается наличием раскрывающегося крыла размахом 900 мм в накладном модуле.

Цитата: Художник967 от 21.09.2023 15:57:42Соответственно с уменьшением могущества снарядов. Следующим шагом в увеличении дальности стрельбы стало решение применить в качестве БЧ планирующей авиабомбы GBU-39, которая подходила по массо-габаритным параметрам.

Планирующая бомба GBU-39 модель

Я когда смотрю на такие картинки - аэродинамическое качество в районе 11 кажется недостижимым даже под воздействием легких наркотиков.

Тред получился несколько большой, разбил на части.

Кардинальное решение увеличения дальности действия РСЗО Ураган может быть достигнуто в кратчайший срок стыковкой с ракетной частью снаряда Ураган уже существующих высокоточных боеприпасов/бомб производства России.

Наиболее быстрый в реализации вариант – Управляемая планирующая авиабомба УПАБ-50С производства АО Кронштадт, повышенной дальности применения (до 30 км с БПЛА Орион (Иноходец) с осколочно-фугасной, кассетной или объемно-детонирующей БЧ, имеет спутниковое наведение и отличается наличием раскрывающегося крыла размахом 900 мм в накладном модуле.

Сразу может возникнуть вопрос, почему БЧ «Град», ведь речь про Ураган.

50ти-килограммовые бомбы компании «Кронштадт» – корректируемая, управляемая планирующая – конструктивно основаны на боевой части выстрела РСЗО «Град» и имеют одинаковый диаметр корпуса (122 мм). Они предназначены для поражения живой силы, легкоуязвимой и бронированной техники. Корректируемые авиабомбы семейства КАБ-50 с осколочно-фугасной, кассетной или объемно-детонирующей боевой частью могут оснащаться различными системами наведения – спутниковой (КАБ-50С), лазерной (КАБ-50Л) или теле- и тепловизионной (КАБ-50ТВ). Масса у всех бомб КАБ-50 составляет 46–50 кг, масса боевой части – 37 кг. Длина корпуса, в зависимости от модификации, варьируется от 1750 мм (КАБ-50С), до 1850 мм (КАБ-50Л) и 1950 мм (КАБ-50ТВ).

Они уже разработаны, испытаны, хорошо зарекомендовали себя в боевых действиях в Сирии и могут выпускаться серийно.

Необходимо разработать адаптер/муфту крепления с устройством разсоединения/отстрела ракетной части по окончании работы двигателя и провести комплексные испытания боеприпаса.

Конечно желательно использовать БЧ большего калибра, потому что имеется возможность размещения боеприпаса большего габарита. Но, это сопряжено с бо`льшим временем сопряжения существующих элементов, проектирование, стыковка, адаптирование, испытания, и создание по сути нового боеприпаса, но существующие наработки российских оружейников предоставляют возможность решить данную задачу в кратчайшие сроки.

В качестве БЧ может быть использован осколочно-фугасный элемент ОФАБ-50УД с готовыми осколочными поражающими элементами

Осколочно фугасный элемент производства НПО «Базальт»

Можно модифицировать данный  боеприпас до уровня 100УД, удлинением корпуса боеприпаса в два раза до калибра 100 кг.

Управляемым модулем к данному типу боеприпасов может служить отсек управления ОУ122



ОТСЕК УПРАВЛЕНИЯ ОУ-122 РЕАКТИВНОГО СНАРЯДА РСЗО


Так как используется штатный снаряд большего калибра, аэродинамическую юбку необходимо изготовить с конусом, обеспечивающим плавный переход под заданным углом  от 122 мм до используемого калибра штатного снаряда исходя из его конфигурации.

Отсек управления ОУ-122 полностью совместим с различными модификациями 122-мм снарядов РСЗО. Устройство навинчивается на место штатного взрывателя непосредственно перед боевым применением. Доработка снаряда при этом не требуется. Время подготовки к пуску составляет не более 10 минут.  Для ввода координат цели в ОУ-122 применяется аппаратура подготовки и передачи полетного задания. Полетное задание вводится в отсек управления при использовании беспроводной линии связи. При вводе полетного задания от встроенной аппаратуры спутниковой навигации также вводятся эфемериды навигационных спутников. Точное наведение обеспечивается коррекцией данных инерциальной навигационной системы, управляющей снарядом, и сигналами спутниковых систем ГЛОНАСС и GPS. Это позволяет повысить точность следования по заданной траектории до 10 метров на всей дальности полета снаряда. После выхода снаряда из направляющей осуществляется раскрытие стабилизаторов, разгон снаряда с помощью двигателя, раскрытие рулей, стабилизация изделия по крену, демпфирование угловых колебаний и наведение.

Чтобы осевое вращение не вызвало сбоев в работе аппаратуры, ОУ-122 установлен на подшипник. Тем самым обеспечивается его свободное вращение так, что в земной системе координат угловое положение блока остается неподвижным.

Во время наведения производится планирование с превышением по высоте и последующим пикированием на цель. Стрельба может производиться в любое время суток и в любых погодных условиях. Конструктивно отсек управления (ОУ) состоит из интегрированного инерциально-спутникового навигационного комплекса (ИНК), аппаратуры приема полетного задания, 4-х канального блока электрических рулевых приводов, системы электропитания на твердосолевых батареях и взрывательного устройства, объединенных несущей конструкцией. Не смотря на то, что ОУ-122 разработан для РСЗО семейства БМ-21 – «Торнадо-Г», его можно применять и на другие калибры. В то же время, приемные модули ГЛОНАСС в массовом производстве дешевы, что снижает себестоимость данного оружия. За счёт точности наведения расход боеприпасов для решения поставленной задачи может быть снижен в разы и даже на порядок. Разрушения прилегающей территории становятся минимальными. Необходимость выполнения существенно меньшего количества пусков снарядов в несколько раз позволит сократить время нахождения боевой машины на огневой позиции, что повышает её живучесть и делает контрбатарейную стрельбу противника малоэффективной.

На первом этапе для введения данных в отсек управления снарядом может применятся носимая мобильная аппаратура подготовки и передачи полетного задания. Полетное задание вводится в отсек управления непосредственно перед стрельбой, или заранее до выхода на позицию посредством индукционного программатора. Можно осуществлять программирование непосредственно во время заряжания а так же в уже заряженный снаряд по проводам внутри шашки ракетного двигателя посредством подключения в разъём.
В дальнейшем необходимо оснастить все стрельбовые машины Ураган программаторами с катушками ввода данных по аналогии систем Торнадо-Г на дульные срезы пусковых установок всех штатных РСЗО с установкой системы управления огнём Торнадо-Г. Данная модернизация может проводится параллельно с эксплуатацией машин, даже в малооборудованных мастерских.

ОУ-122 повышает точность стрельбы до 10 метров. Использует безплатформенную инерциальную навигационную систему (БИНС). Этим обеспечивается заявляемая точность вне зависимости от дальности стрельбы.

В качестве плоскостей могут быть применены складывающиеся крылья от производителя ОФАБ-50, либо оригинальные решения ГНПП "Базальт", у которых имеются разработки - модули планирования и коррекции для бомб ФАБ-500 - УМПК, тема называлась «Модуль-А», кроме того, они являются производителями боевых элементов ОФАБ-50УД для РБК-500. Необходимо разработать и наладить производство УМПК для этих ОФАБ и модифицировать данный  боеприпас до уровня 100кг БЧ, простым удлинением корпуса боеприпаса в два раза до калибра 100 кг.
Присоединением к ракетной  части снаряда Ураган получается аналог GLSDB в калибре Ураган с дальностью стрельбы не менее 100 км. Реально доработать данный боеприпас до дальности стрельбы 150-180 км.

Для увеличения дальности действия по такой схеме в качестве штатного снаряда может быть применён стандартный активно-реактивный артиллерийский снаряд соответствующего калибра.
Такие снаряды имеют повышенные аэродинамические свойства и форму, так что аэродинамическую юбку ОУ-122 необходимо подрезать по размеру снаряда.
Могут быть использованы любые штатные снаряды калибра 152 мм, имеющие головной взрыватель.

В качестве стабилизатора к снаряду может быть применён штатный блок стабилизатора реактивного снаряда «Град».

В качестве стабилизатора к снаряду может быть применён штатный блок стабилизатора реактивного снаряда «Град».
Никакой значительной переделки снаряда и блока стабилизатора не потребуется

Крышка сопла (деталь16) растачивается по размеру сопла снаряда. Хвостовая диафрагма либо модифицируется под снаряд, либо не используется.
Прикрепление к снаряду осуществляется посредством четырёх болтов на два штифта.

Для улучшения параметров стабилизации может использоваться блок стабилизатора снаряда Краснополь


Снаряд Краснополь может использоваться по способу GLSDB с креплением модуля планирования УМПК (JDAM) на хомутах.

Для размещения складных крыльев требуется пространство между корпусом снаряда и штатным снарядом БЧ. В случае обеспечения возможности размещения по габаритам блока планирования, может использоваться снаряд 180 мм пушки С-23



Таких снарядов должно оставаться значительное количество на складах длительного хранения. Кроме того, существует инфраструктура производства таких снарядов.
Причём качество изготовления для использования в качестве БЧ может быть на много ниже, не нужно делать обтюрирующие кольца и ведущие пояски, что значительно снижает себестоимость и увеличивает производительность. Естественно часть ракетного  ускорителя должна быть надлежащего качества.

При использовании активно-реактивного снаряда представляется возможность значительного увеличения дальности стрельбы.

В перспективе возможно изготовление высокоточного бетонобойного снаряда с дальностью до 150 км.

В случае удачной адаптации 152мм снаряда в качестве планирующего Ураган-У, могут быть использованы в качестве БЧ на дальность 150 км боеприпасы к 152 мм пушкам 2А36 «Гиацинт-Б» и 2С5 «Гиацинт-С» :
Выстрел со снарядом «Ромашка» с ядерным зарядом
Выстрел со снарядом «Мята» с ядерным зарядом
Выстрел со снарядом «Аспект-1» с ядерным зарядом
Выстрел со снарядом «Аспект-2» с ядерным зарядом
Выстрел со снарядом «Символизм-1» с ядерным зарядом
Выстрел со снарядом «Символизм-2» с ядерным зарядом

Отсек управления ОУ-122 был представлен госкорпорацией Ростех на Международном
военно-техническом форуме «Армия-2019»

ОУ-122 повышает точность стрельбы до 10 метров. Использует безплатформенную инерциальную навигационную систему (БИНС). Этим обеспечивается заявляемая точность вне зависимости от дальности стрельбы.
Является штатным боеприпасом систем Торнадо-Г.

Цитата: Художник967 от 21.09.2023 15:57:42Торнадо-У , Ураган аналог GMLRS.

По поводу аэродинамического качества, вот у этого:

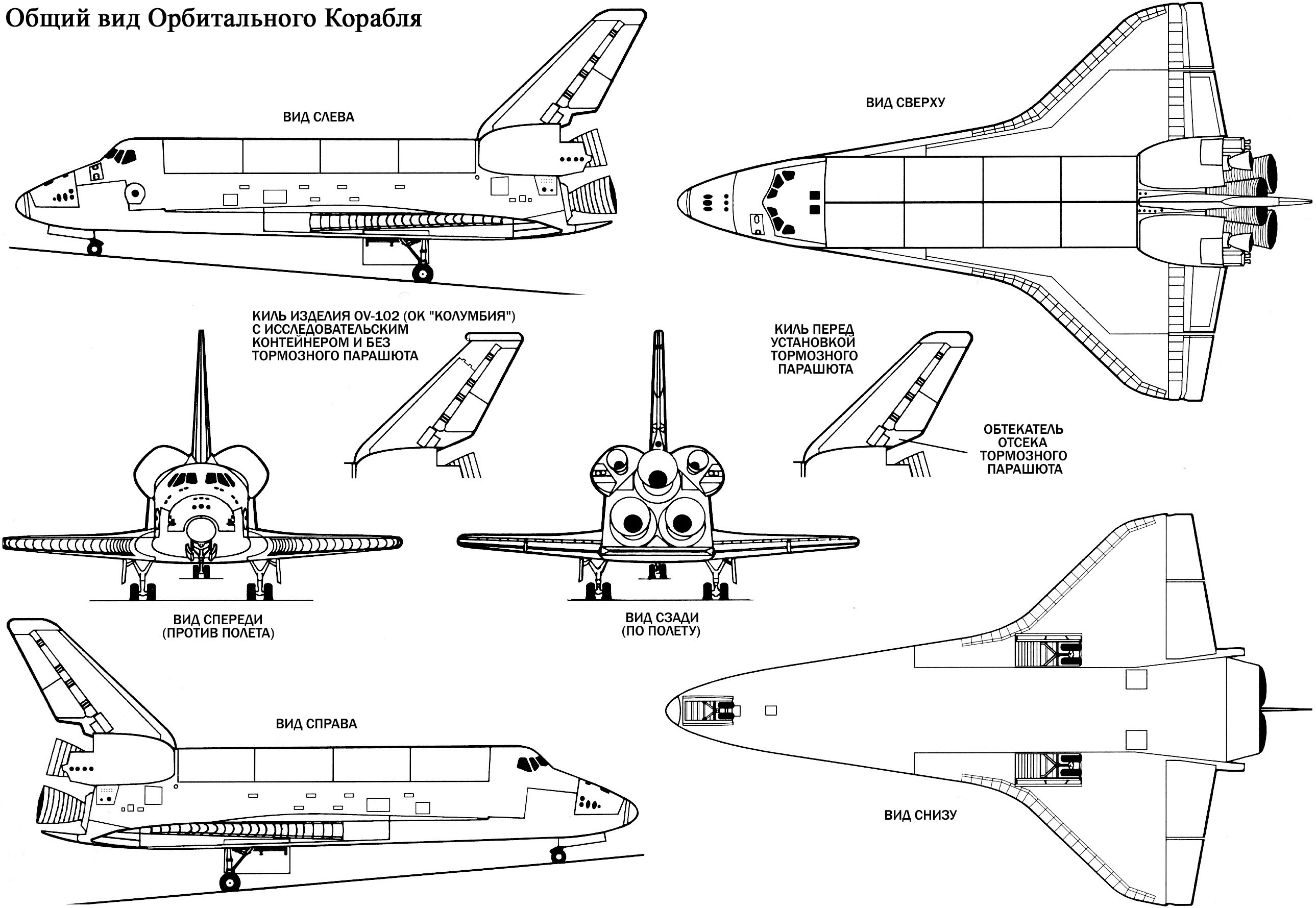

оно около 4,5.

Цитата: 3-я улица Калинина от 22.09.2023 22:12:36По поводу аэродинамического качества, вот у этого:

оно около 4,5.

Возможно. Не вижу, у кого "у этого", не отображается, но не важно, для этого достаточно. Снаряды GMLRS приняты на вооружение в США, произведены в большом количестве и поставлены на Украину в каких то количествах, есть даже факты сбития этих снарядов. Это есть угроза, это есть опасное оружие. Аэродинамического качества хватает, чтобы наделать много бед противнику.
